Thông số kỹ thuật
Diện tích cắt: 3000 * 1500mm
Tốc độ cắt: 30m / phút
Định dạng đồ họa được hỗ trợ: AI, PLT, DXF, BMP, LAS, DXP
Ứng dụng: Cắt Laser
Trạng thái: Còn mới
Độ dày cắt: 0-30mm
CNC hay không: Có
Chế độ làm mát: Làm mát bằng nước
Phần mềm điều khiển: Cypcut
Nơi xuất xứ: An Huy, Trung Quốc (Đại lục)
Chứng nhận: CE, ISO, SGS, CCC
Bảo hành 1 năm
Nguồn laser: IPG / Raycus / nNIGHT / MAX
Đầu cắt: Precitec / Raytools / OSPRI / WSX
Loại servo: Động cơ servo
Hệ thống làm mát: Máy làm lạnh nước
Công suất laser: 500/750/1000/1500/2000 / 3000w hoặc tùy chỉnh
Vùng làm việc: 1500 * 3000mm
Vật liệu cắt: thép carbon / thép không gỉ / nhôm / đồng
Thành phần điện tử: Schneider Pháp
Hệ thống truyền dẫn: YYC
Ứng dụng sản phẩm

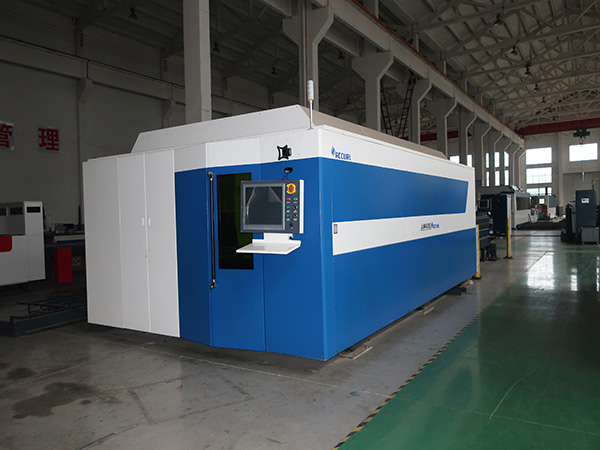

Máy cắt laser CNC CL-G3015A là một bộ thiết bị cắt laser hoàn chỉnh, được tích hợp với laser sợi, thiết bị làm lạnh, đầu cắt sợi, máy công cụ cắt, hệ thống điều khiển, hệ thống nước, hệ thống trích khí. Toàn bộ máy thông qua phôi cố định và cấu trúc cổng di động. Nó là một máy cắt laser CNC hai trục, ba trục điều khiển. Trong số đó, liên kết trục XY thực hiện bề mặt phôi theo dõi trục Z cấp nguồn cắt mặt phẳng. Bốn trục CNC của thiết bị được dẫn hướng bằng các hướng dẫn cán, và phần cắt của trục X, Y, Z được điều khiển bởi giá đỡ bánh răng AC, trong đó trục X, Z được điều khiển bởi giá đỡ bánh răng AC. Giường chính, trục Y sử dụng chùm kết cấu thép, hiệu suất động, trong đó đầu cắt laser, động cơ AC servo, cặp vít bi, cặp dẫn hướng lăn, hộp giảm tốc, cặp bánh răng và giá đỡ đều chọn thương hiệu nổi tiếng. Hệ thống CNC áp dụng hệ thống điều khiển số đặc biệt bằng laser thương hiệu nội địa, cấu hình phần mềm điều khiển cắt chuyên nghiệp và phần mềm lập trình phụ trợ. Cấu trúc nhỏ gọn, đủ độ cứng, độ tin cậy tốt và hiệu quả cắt cao.
Máy cắt laser sợi CNC thích hợp để cắt thép không gỉ, thép carbon, thép hợp kim, thép silicon, thép mạ kẽm, hợp kim nhôm, hợp kim titan và các vật liệu kim loại khác.
Những đặc điểm chính
1. Dầm di chuyển thông qua thiết kế kết cấu mới cũng như quy trình sản xuất mới, giữ ổn định dưới gia tốc cao và tạo ra hợp kim nhôm ép đùn với chiều rộng lớn. Điều này giảm 12% trọng lượng và tăng 20% về độ cứng so với chùm đúc.
2. Hệ thống CNC được viết bằng giao diện tương tác giữa người và máy tính có sử dụng phần mềm điều khiển tiếng Trung và tiếng Anh, giúp cho thao tác trở nên đơn giản và thuận tiện hơn.
3. Khu vực cắt với tầm nhìn rộng vì có ba mặt mở, giúp dễ dàng hơn trong việc tải và dỡ nguyên liệu. Nó có thể được áp dụng trong không gian khác nhau.
4. Cấu trúc một phần được sử dụng trong tủ điều khiển điện có thể đáp ứng sự sắp xếp không gian khác nhau.
5. Buồng cắt thông qua lưới di chuyển để nhận ra chính xác việc cắt vô tận và tiết kiệm cả vật liệu và thời gian cắt.
6. Cấu trúc loại bỏ bụi trên bộ phận cơ sở trở nên hiệu quả hơn vì thiết bị kèm theo làm cho tuyere rất gần với khu vực cắt. Điều này cũng làm cho thiết bị loại bỏ bụi tránh tia laser để đảm bảo tuổi thọ dài.
7. Đầu cắt laser được thiết kế đặc biệt này có thể cắt hiệu quả cao đối với vật liệu có độ dày đặc biệt thông qua việc điều chỉnh khoảng cách tiêu cự, đường kính tiêu cự và khu vực cắt chùm tia, công suất mạnh, vật liệu tải cả trước và sau, tất cả đều làm tốt tiết kiệm thời gian.
Các thông số kỹ thuật
Phạm vi cắt (mm) | 1500X3000 | 1500X4000 | 1500X6000 | 2000X4000 | 2000X6000 | |
Đột quỵ trục X (mm) | 1525 | 1525 | 1525 | 2025 | 2025 | |
Đột quỵ trục Y (mm) | 3050 | 4050 | 6050 | 4050 | 6050 | |
Đột quỵ trục Z (mm) | 300 | 300 | 300 | 300 | 300 | |
Độ chính xác định vị trục XY (mm) | ± 0,03 | ± 0,03 | ± 0,03 | ± 0,03 | ± 0,03 | |
Xác định lại vị trí chính xác (mm) | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | |
Công suất laser (w) | 500/750/1000/1500/2000/3000/4000/6000 | |||||
Dịch vụ của chúng tôi
Dịch vụ trước bán hàng
* Yêu cầu và tư vấn hỗ trợ.
* Hỗ trợ kiểm tra mẫu.
* Xem Nhà máy của chúng tôi.
Dịch vụ sau bán hàng
* Huấn luyện cách lắp đặt máy, đào tạo cách sử dụng máy.
* Kỹ sư có sẵn để phục vụ máy móc ở nước ngoài.
