Thông số kỹ thuật
Tốc độ cắt: 80m / phút
Định dạng đồ họa được hỗ trợ: DWG, DXF
Ứng dụng: Cắt Laser
Trạng thái: Còn mới
Độ dày cắt: 0-25mm
CNC hay không: Có
Chế độ làm mát: Làm mát bằng nước
Phần mềm điều khiển: Cypcut
Nơi xuất xứ: Trung Quốc An Huy (Đại lục)
Tên thương hiệu: ACCURL
Chứng nhận: CE, ISO, SGS

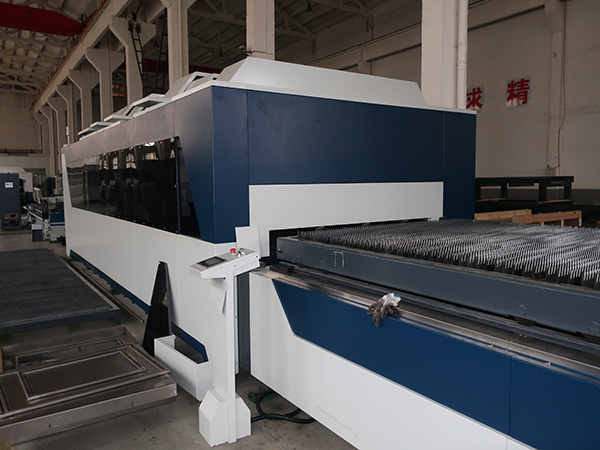

Tên sản phẩm: Máy cắt và ống sợi Laser
Nguồn điện: 5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
hình dạng cắt: tấm và ống
Vùng làm việc: 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm
Loại: Cắt sợi Lasr
Tốc độ vị trí tối đa: 80m / phút
Đường kính cắt ống: 30mm-220mm
Chiều dài cắt ống: Dưới 6m
Vị trí trục X, Y: 0,05mm
Độ chính xác lặp lại trục X, Y: 0,025mm
Dịch vụ hậu mãi cung cấp: Kỹ sư có sẵn cho máy móc dịch vụ ở nước ngoài
Ưu điểm của máy cắt laser Fiber:
1. Chất lượng đường dẫn tuyệt vời: Chấm laser nhỏ hơn và hiệu quả làm việc cao, chất lượng cao.
2. Tốc độ cắt cao: tốc độ cắt cao gấp 2-3 lần so với máy cắt laser CO2 công suất tương tự.
3. Chạy ổn định: sử dụng laser sợi nhập khẩu hàng đầu thế giới, hiệu suất ổn định, các bộ phận chính có thể đạt 100.000 giờ;
4. Hiệu suất cao cho chuyển đổi quang điện: So sánh với máy cắt laser CO2, máy cắt laser sợi có hiệu suất chuyển đổi quang điện gấp ba lần.
5. Chi phí thấp: Tiết kiệm năng lượng và bảo vệ môi trường. Tỷ lệ chuyển đổi quang điện lên tới 25-30%. Tiêu thụ điện năng thấp, nó chỉ bằng khoảng 20% -30% máy cắt laser CO2 truyền thống.
6. Bảo trì thấp: truyền dẫn sợi quang không cần ống kính phản xạ, tiết kiệm chi phí bảo trì;
7 Hoạt động dễ dàng: truyền dẫn sợi quang, không điều chỉnh đường dẫn quang.
Các thông số kỹ thuật
Vùng làm việc hiệu quả (mm) | 3000x1500 / 4000x2000 / 6000x2000 | ||
Đường kính ống tối đa | 200mm (có thể được tùy chỉnh bởi 600mm) | ||
Chiều dài ống | 6 mm | ||
Hành trình trục Z | 120 mm | ||
Tốc độ vị trí tối đa | 60 m / phút | ||
Độ chính xác vị trí trục X, Y | 0,05 mm | ||
Độ chính xác lặp lại X, Y | 0,025 mm | ||
Nguồn Laser | 500w / 700w / 750w / 800w / 1000w / 1200w / 2000w | ||
Thép carbon | ≤10mm | ||
Thép không gỉ | ≤ 4mm | ||
Nhôm | ≤ 4mm | ||
Cấu hình chuẩn
Cung cấp năng lượng sợi | Raycus / IPG | ||
Đầu cắt sợi | Raytool | ||
Thân máy | TAYOR | ||
Chùm tia | TAYOR | ||
Bàn làm việc | TAYOR | ||
Hộp số | Apex | ||
X, Y Rack và bánh răng | Thụy Điển Linden | ||
Vít bóng | Đài Loan Hiwin | ||
đường sắt | Đài Loan Hiwin | ||
Hệ thống khí nén | Nhật Bản SMC | ||
Hệ thống làm mát | Tayor | ||
Thành phần điện tử | Schneider | ||
Hệ thống điều khiển | CypCut | ||
Động cơ AC servo và trình điều khiển | Yaskawa | ||
Phần mềm CAD / CAM | Tổ yến thông minh chuyên nghiệp | ||
Thông số cắt(Công suất laser 700w trong trường hợp)
Công suất laser (W) | Vật chất | Độ dày (mm) | Tốc độ (m / phút) | Cắt gas |
700W | Thép không gỉ | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700W | Thép carbon | 1 | 12 | Ôxy |
2 | 6 | Ôxy | ||
3 | 4 | Ôxy | ||
4 | 3 | Ôxy | ||
5 | 2 | Ôxy |
Tổng chi phí điện
Mặt hàng | Sức mạnh (kw) | Tổng công suất (kw / h) | Tổng chi phí (usd / h) |
Laser | 2.9 | .9 20,9 | USD2.0 (Tài khoản cho tổng tải 60%) |
máy móc | 9.5 | ||
máy làm lạnh | 4.5 | ||
Máy nén khí | 4 |
Chi phí gas
Loại gas | Giá (USD / xi lanh) | Công suất (Tối thiểu / xi lanh) | Chi phí (USD / H) | Ghi chú |
Ôxy | 2.5 | 60 | 2.5 | Thép carbon 1mm |
N2 | 4.2 | 15 | 16.5 | Thép carbon 1mm |
N2 lỏng | 55 | 120 | 4.5 | Thép không gỉ 1mm |
Không khí | 1.1 (máy nén khí) | với thép carbon ít hơn 2 mm, chất lượng cắt |
Điều khoản cài đặt
Nhân viên người bán sẽ giám sát việc cài đặt như sau:
1) lắp đặt và lắp ráp
2) Định vị máy và bàn làm việc
3) Chạy dây cáp và ống từ điểm nhập dịch vụ
4) Kết nối dây cáp điện và ống khí với máy
Điều khoản đào tạo
Sau khi vận hành, kỹ thuật viên của Người bán sẽ bắt đầu Đào tạo.
Khách hàng sẽ cung cấp đủ nguyên liệu và vật tư tiêu hao để đảm bảo hoàn thành thỏa đáng cho việc đào tạo.
Việc đào tạo sẽ bao gồm những điều sau đây:
1) Tổng quan về máy
2) Kiểm soát các tính năng và hoạt động
3) Bảo dưỡng và điều chỉnh máy
4) Giám sát hoạt động của máy
Việc đào tạo người vận hành máy đồng thời với việc cài đặt và vận hành, do đó nhân sự phải có sẵn mọi lúc.
